Что означает метод векторкардиографии, расшифровка его показаний

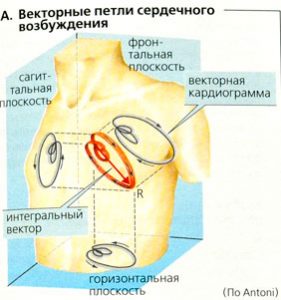

Для получения полного представления о работе такого объемного органа, как сердце, нужны три плоскости, которые не параллельны друг другу. Для лучшей визуализации предсердные петли могут усиливать. В ходе расшифровки ВКГ находят максимальную длину и ширину петли, изучают форму и углы отклонения.

Рекомендуем прочитать статью о фонокардиографии сердца. Из нее вы узнаете о том, что представляет собой фонокардиография, показаниях и вариантах проведения данной процедуры.

А здесь подробнее о том, как делают ЭКГ пациентам разного возраста и пола.

Зачем нужен метод

Векторкардиография имеет ограниченное практическое применение. Чаще всего всех изменений, обнаруженных при обычной ЭКГ, бывает достаточно для постановки диагноза. ВКГ используют в специализированных отделениях или при научных исследованиях таких патологий:

• выявление утолщения миокарда на ранних стадиях;
• определение степени гипертрофии желудочка при имеющейся блокаде пучка Гиса (особенно правой ножки, которая затрудняет диагностику);
• комбинированное увеличение обоих желудочков;
• обнаружение деформированных или нетипичных желудочковых комплексов на ЭКГ;
• инфаркт задней стенки;
• сомнительные результаты ЭКГ при наличии клинических проявлений;
• изучение состояния кровообращения в малом (легочном) круге.

Как работает аппарат

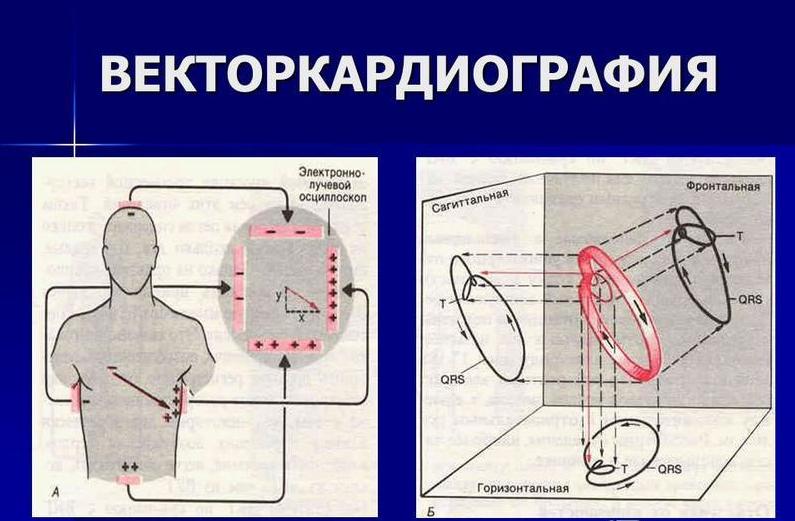

Для записи данных ВКГ используются лучевые трубки, на экране которых появляется изображение, созданное тонким лучом (потоком электронов). Отклонение этого луча происходит при взаимодействии с электромагнитным полем. Оно создается пластинами и катушками прибора.

Полученное графическое отображение перемещения электрической оси сердца в трехмерной системе координат может быть сфотографировано приставной камерой. В самых последних моделях предусмотрена синхронизация рисунка на экране с открыванием затвора объектива. Петли можно увеличить и увидеть по отдельности.

Что можно увидеть на векторкардиограмме

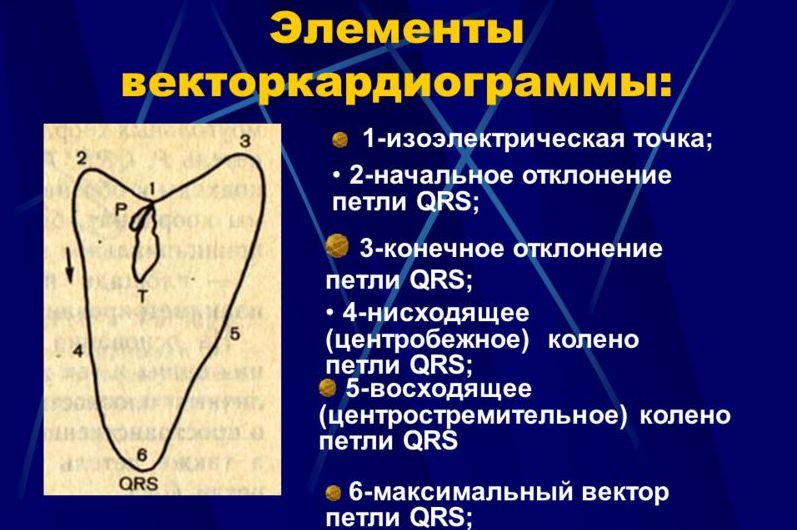

Если спроецировать ВКН на линию, то получится типичная кривая ЭКГ со всеми интервалами и зубцами. Анализ петель Р, QRS и Т проводят по каждой плоскости отдельно. Для этого определяют такие показатели:

• соотношение длины и ширины QRS-комплекса;
• величину и время отклонения по всем четырем направлениям плоскости – переднее, заднее, правое, левое;
• векторы QRS и T – по величине и направлению максимального значения, угол расхождения;
• площади петель;
• направленность вращения;
• скорость движения вектора.

ВКГ при заболеваниях

Если в миокарде есть нарушения, то на векторкардиограмме они проявляются в виде характерных изменений.

Гипертрофия желудочков

Петля QRS перемещается влево и к задней поверхности, наибольший вектор и площадь петли превышают норму, отсутствует замыкание. Т направлена в противоположный сектор, угол между ней и QRS увеличен. Такая картина характеризует утолщение миокарда левого желудочка. А если гипертрофирован правый, то желудочковая петля смещена вправо, не замкнута, Т широкая.

Инфаркт

Зона некроза не обладает электрической активностью, поэтому результирующий вектор отклоняется и смещается в сторону, которая противоположна месту инфаркта. Изменения петли QRS проявляются в том, что она:

• деформируется,
• перекручивается,
• появляются дополнительные петельки,
• меняет локализацию и трассу,
• не замыкается.

Блокада ножек Гиса

При нарушениях прохождения импульса петли деформируются, не заканчиваются в нулевой точке, становятся более узкими, перекрещиваются. Такие изменения характерны большей частью для поражения левой ножки, а при блокаде правой на конечной части появляется дополнительный полюс неопределенной формы.

Изменения в предсердиях

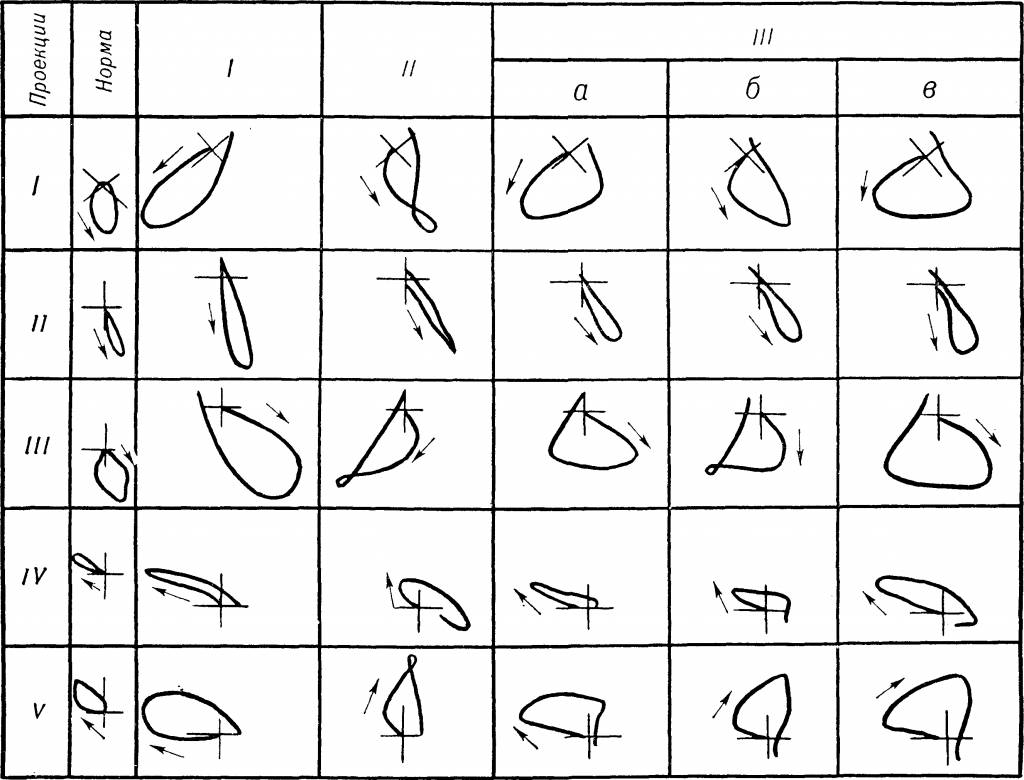

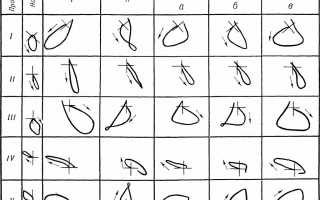

У здоровых людей форма петли Р напоминает ромб. При гипертрофии предсердий она увеличивается в размерах и становится треугольной. При изолированном утолщении сердечной мышцы одного из предсердий Р отклоняется вправо или влево.

Легочная гипертензия

При митральном стенозе и развитии легочного сердца вектор QRS перемещается вверх и вперед, увеличивается размер петли Р, она расширяется и движется вправо. При повышении давления в системе легочной артерии удлиняется вектор правого предсердия.

Метод ВКГ удобен для наблюдения за больными с легочной гипертензией, так как при помощи анализа направления электрической оси можно быстро и точно определить реакцию пациентов на физическую нагрузку или фармакологические препараты.

ВКГ у детей

Полученное изображение петель у новорожденного отличается от взрослой векторкардиограммы. Это связано с тем, что при рождении имеется небольшое смещение электрического вектора вправо за счет преобладания массы правого желудочка над левым. В период внутриутробного развития именно на него ложится основная нагрузка.

Как только ребенок начинает дышать, сопротивление легочных сосудов падает, а в периферических – нарастает. Поэтому роли желудочков изменяются, и уже левый работает с большей силой.

Доминирование правого желудочка на ВКГ остается и у детей младшего возраста, только к 3 — 4 годам изображение имеет признаки преобладания активности левых отделов сердца – средний вектор QRS перемещается назад и в левую строну, а Т движется вперед.

Рекомендуем прочитать статью о ЧПЭФИ сердца. Из нее вы узнаете о преимуществах и недостатках метода исследования, показаниях и противопоказаниях ЧПЭФИ сердца, а также о возможных осложнениях после проведения данного исследования.

А здесь подробнее об обследовании сердца на кардиовизоре.

Векторкардиография – это получение изображения работы сердца на плоскости. Она имеет вид петель Р, QRS и Т, которые соответствуют систоле предсердий, желудочков и диастоле. Для анализа проводится измерение площади петли, направления вектора, величины отклонений. Имеются также характерные признаки гипертрофии миокарда отдельных частей сердца, блокады проведения импульсов и инфаркта сердечной мышцы и легочной гипертензии.

Применение ВКГ показано в сложных диагностических случаях, если ЭКГ недостаточно. У маленьких детей есть возрастные физиологические особенности, которые учитывают при обследовании.
